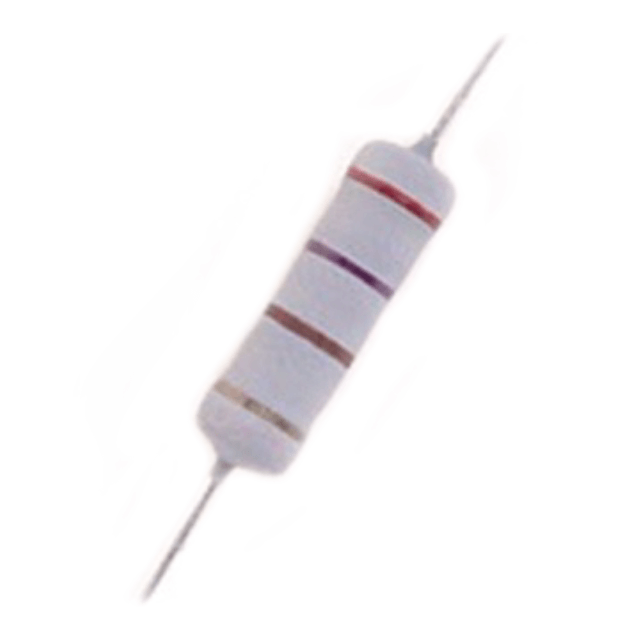

वायरवाउंड प्रतिरोधी

सहिष्णुता, ± 1%,%2%, ± 5%

प्रतिरोध मान रेंज ： 0.01 ओम - 1 के

परीक्षण मानक ： JISC 5202

गैर-प्रेरक प्रकार भी उपलब्ध है

विशेषताएँ:

1 ： यह रोकनेवाला सिरेमिक रॉड के दो टर्मिनलों पर सुरक्षित रूप से क्रिमित प्रतिरोध तार के साथ गढ़ा जाता है।

2 ： आकार में तुलनात्मक रूप से छोटा।

3 ： उच्च विद्युत और यांत्रिक स्थिरता और reliabilitiy।

लागू गुंजाइश

1.1 यह विनिर्देश वायरवाउंड प्रतिरोधों में उपयोग के लिए है

1.2 विशेषताओं और विनिर्देशों के अनुसार हैं:

MIL-STD-105

MIL-STD-202

JIS C 5202

जीबी 5731-85

IEC 115-2-1-1982

QC 400101

1.3 ROHS और अनुपालन उत्पाद तक पहुंचें

भाग संख्या

यह विवरण, रेटेड वाटेज, नाममात्र प्रतिरोध मूल्य, सहिष्णुता और पैकेजिंग से बना है।

2.1 मेकअप:

2.2 स्पष्टीकरण:

भाग संख्या विवरण

WR 100 100R J TB वायर घाव रोकनेवाला, 1W, 100,, +/- 5%, बॉक्स में टेप,

लीड वायर व्यास: डी = 0.60 मिमी, टैपिंग चौड़ाई = 52 मिमी।

2.3 रंग कोड संकेत

फिक्स्ड रेसिस्टर्स जिनमें से नाममात्र प्रतिरोध मूल्य और सहिष्णुता को तालिका 1 के अनुसार रंग कोड द्वारा इंगित किया जाता है:

DIMENSIONS

विशेष विवरण

* काम करने वाले वोल्टेज की गणना V = ((p* r) के सूत्र के बाद प्रतिरोध मूल्य के आधार पर की जाती है या इसके अधिकतम सीमा तक जैसा कि ऊपर संकेत दिया गया है

*अधिभार वोल्टेज की गणना V = 2.5 *) (p *r) के सूत्र के बाद प्रतिरोध मान के आधार पर की जाती है या इसके अधिकतम सीमा तक जैसा कि ऊपर संकेत दिया गया है

संरचनात्मक आरेख

(१) कोर व्हाइट सिरेमिक रॉड

(२) प्रतिरोध फिल्म मूल्य प्रतिरोध तार

(3) टर्मिनल टिनडेड आयरन कैप

(४) कनेक्शन इलेक्ट्रिक वेल्डिंग

(५) लीड वायर सोल्डर या टिनडेड एनील्ड कॉपर वायर

(६) फिनिशिंग पेंटिंग फ्लेमप्रूफ सिलिकॉन पेंट

(7) संकेत रंग कोड स्याही

विशेषताएँ

अधिक नहीं। (कोडिंग सिस्टम)

पैकिंग डेटा
