| मात्रा: | |
|---|---|
प्रतिरोध मूल्य रेंज ： 1 ओम - 1k ओम
सहिष्णुता ± ± 5%

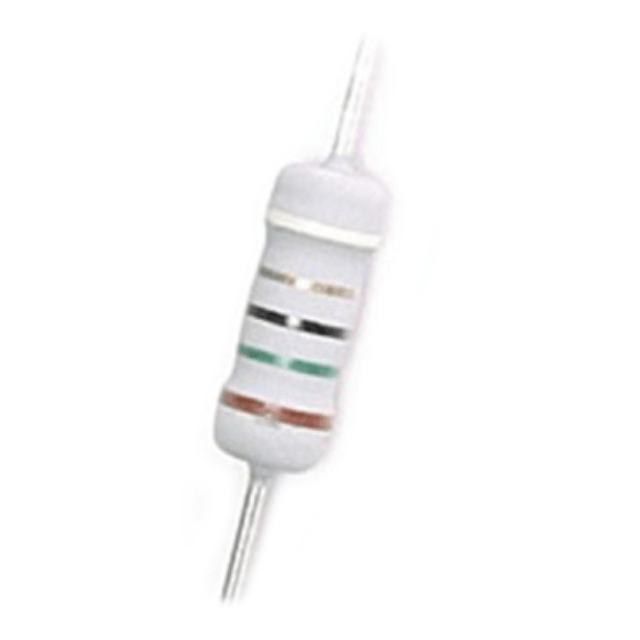

विशेष सुविधा ： फ्यूज़िबल मेटल फिल्म रेसिस्टर एक समय में दो कार्य करता है। यह सामान्य स्थिति में एक अवरोधक के रूप में कार्य करता है और एक FUS में बदल जाता है जब असामान्य वर्तमान से गुजरता है ताकि P.C पर अन्य घटक भागों की रक्षा हो सके। मंडल।
लागू गुंजाइश
यह FR मानक विनिर्देश उपभोक्ता इलेक्ट्रॉनिक्स, कंप्यूटर, दूरसंचार, नियंत्रण उपकरणों, आदि में उपयोग के लिए है।
भाग संख्या
यह उत्पाद कोड, पावर रेटिंग, नाममात्र प्रतिरोध मूल्य, सहिष्णुता और पैकिंग से बना है।
B.1 मेक अप:
B.2 स्पष्टीकरण:
भाग संख्या विवरण
FR100 470R J TB FUSIBLE METAL FILM RESOCOTOR, 1W, 470C, +/- 5%, बॉक्स में टेप,
लीड वायर व्यास: डी = 0.60 मिमी, टैपिंग चौड़ाई = 52 मिमी।
* नाममात्र प्रतिरोध मूल्य: ई -24 मूल्य श्रृंखला
रेटिंग
C.1 रेटेड पावर 70 ℃ के परिवेश तापमान पर निर्दिष्ट अधिकतम लोड वोल्टेज का मान है।
जब परिवेश का तापमान 70 ℃ से अधिक हो जाता है, तो प्रतिरोध मूल्य निम्नलिखित व्युत्पन्न वक्र के अनुसार धीरे -धीरे गिरावट आती है।
C.2 रेटेड वोल्टेज: -40 70 155 परिवेश तापमान (℃)
इसकी गणना निम्न सूत्र के तहत की जाती है:
ई = (पी (रेटेड पावर) ● आर (प्रतिरोध मूल्य)
ई: रेटेड वोल्टेज (वी)
C.3 सूजन
5 मिनट के लिए अवरोधक पर रेटेड कार्य वोल्टेज के 4 बार लागू करें, लौ का कोई अवलोकन नहीं।
C.4 ऑपरेटिंग तापमान रेंज: -40 ℃ ~ +155 ℃
DIMENSIONS
संरचना
1 टर्मिनल:
टर्मिनल को विद्युत और यंत्रवत् दोनों तरह से रोकनेवाला शरीर के साथ मजबूती से जोड़ा जाना है, और आसान टांका लगाने की अनुमति देता है।
E.2 कोटिंग:
कोटिंग हल्के भूरे रंग के गैर-ज्वलनशील पेंट के साथ रोकनेवाला शरीर को ओवरकोट कर रहा है।
E.3 चिह्नों:
रंग कोडिंग द्वारा रोकनेवाला शरीर पर चिह्नों को दिखाया जाना है।
1, 2 और 3 रंग कोड: नाममात्र प्रतिरोध मूल्य।
4 रंग कोड: प्रतिरोध सहिष्णुता -जे () 5%) - सोने का रंग।
5 वां रंग कोड: फ्यूज़िंग विशेषताएँ
हरे रंग -8 बार
नीला रंग -12 बार
सफेद रंग -16 बार (मानक)
वायलेट रंग -32 बार
उपदेशात्मक विशेषताओं
परीक्षण की स्थिति
सभी माप 25 ± ℃ ℃ 2 ℃ के परिवेश तापमान पर मानक परीक्षण की स्थिति के तहत और 65% ± 5% के सापेक्ष आर्द्रता के तहत लिए जाते हैं।
परीक्षण विधि और आवश्यकताएँ
1 प्रतिरोध मूल्य
यह 5 सेकंड के लिए रेटेड वोल्टेज के 1/10 से अधिक नहीं होने वाले वोल्टेज के साथ ब्रिज-मेथोड द्वारा मापा जाता है; E24 श्रृंखला के भीतर सभी प्रतिरोध मूल्यों की स्वीकार्य सहिष्णुता को निम्नानुसार इंगित किया गया है:
सहिष्णुता कोड जे
वास्तविक सहिष्णुता ± 5%
2 तापमान गुणांक:
परिवेश के तापमान (25 ℃) पर प्रतिरोध मूल्य को नीचे ले जाएं और लगभग 30-40 मिनट के लिए 100 ℃ से अधिक के तापमान पर लिए गए परीक्षण के बाद मूल्य, रीडिंग का उपयोग निम्न सूत्र के साथ किया जाएगा। ± 350 पीपीएम/℃ का।
T.C (ppm/℃) = (r - r0)/r0 × 1/(t - t0)
जहां T0: 25 ℃ का परिवेश का तापमान
T: लगभग 125 ℃ R का परीक्षण तापमान
0: 25 ℃ के परिवेश के तापमान पर प्रतिरोध मूल्य
आर: 125 ℃ के परीक्षण तापमान पर प्रतिरोध मूल्य
लोड पर 3 कम समय:
परीक्षण किए गए अवरोधक पर रेटेड वोल्टेज पावर के अतिरिक्त 1.5 बार लागू करने के लिए, यदि वोल्टेज अधिकतम काम करने वाले वोल्टेज को पार करता है, तो अधिकतम कार्य वोल्टेज का पालन करें। 5 सेकंड के बाद, वोल्टेज को हटा दें और प्रतिरोधों को 30 मिनट के लिए सामान्य स्थिति में रखें, प्री-एंड-पोस्ट परीक्षण के बीच प्रतिरोध मूल्यों को पढ़ने के लिए, निम्न सूत्र का उपयोग करके, प्रतिरोध परिवर्तन दर की सीमा के भीतर होगी ± (2.5%R+0.05)।
प्रतिरोध परिवर्तन दर %= (R-R0)/R0 × 100
जहां R0 = परीक्षण से पहले प्रतिरोध मूल्य
परीक्षण के बाद आर = प्रतिरोध मूल्य
4 तापमान चक्र:
5 बार के लिए निम्नलिखित 4-चरण तापमान चक्रों के बाद, अवरोधक शरीर पर कोई यांत्रिक क्षति नहीं होनी चाहिए, पूर्व-और-पोस्ट परीक्षण के बीच प्रतिरोध मूल्य परिवर्तन दर ± (2.0%R+0.05) की सीमा के भीतर होगी।
5 नमी-प्रूफ लोड जीवन:
प्रतिरोधों को एक निरंतर तापमान/ आर्द्रता ओवन में डाल दिया जाता है जहां तापमान 40 ℃ 2 ℃ है और सापेक्ष आर्द्रता 90 मिनट के लिए संबंधित वोल्टेज (अधिकतम काम करने वाले वोल्टेज से अधिक नहीं) के साथ 90 ~ 95% है और फिर प्रतिरोधों को वापस खींचती है 30 मिनट के लिए सामान्य कमरे का तापमान इसे एक परीक्षण चक्र के रूप में ले जाता है। इस परीक्षण चक्र को 500 या 1,000 घंटे के लिए दोहराएं। परीक्षण चक्र के बाद लगभग 60 मिनट के लिए एक कमरे के तापमान पर परीक्षण किए गए टुकड़ों को वापस छोड़ दें, पूर्व-और पोस्ट-टेस्ट के बीच प्रतिरोध मूल्य परिवर्तन की रीडिंग लें, परिवर्तन दर लगभग ± (5.0%R) 0.05) है।
6 मिलाप गर्मी प्रतिरोध:
दो लीड वायर टर्मिनलों की 95% परिधि (अवरोधक शरीर से लगभग 4.0 मिमी mm 0.8 मिमी) की दूरी पर एक मिलाप पॉट में डूबा हुआ है। प्रतिरोधक 3 घंटे के लिए सामान्य तापमान पर वापस। पूर्व-और-पोस्ट परीक्षण के बीच प्रतिरोध मूल्य परिवर्तन दर को पढ़ने के लिए जो ± (2.0%R+0.05) के बारे में है।
7 लोड जीवन:
एक टेस्ट स्टैंड पर प्रतिरोधकों को छोड़ दें और सभी नमूनों को 70 ℃ ℃ 2 ℃ के निरंतर तापमान ओवन के अंदर डालें, सुनिश्चित करें कि ओवन में प्रतिरोधों पर कोई तापमान हस्तक्षेप नहीं है, डी.सी. रेटेड वोल्टेज लागू करें (अधिकतम काम करने वाले वोल्टेज से अधिक नहीं) 90 मिनट के लिए, पावर 30 मिनट का समय एक परीक्षण चक्र के रूप में लें। इस परीक्षण चक्र को 1,000 घंटे के लिए दोहराएं और फिर परीक्षण किए गए टुकड़ों को ठंडा करने के लिए एक घंटे के लिए एक सामान्य कमरे के तापमान पर वापस छोड़ दें। पूर्व-और-पोस्ट परीक्षण के बीच प्रतिरोध मूल्य परिवर्तन दर को पढ़ने के लिए जो ± (5%R+0.15) की सीमा के भीतर होगा।
8 फ्यूजिंग विशेषताएं और परिभाषा
8.1। पावर रेटिंग 1W है, प्रतिरोध मूल्य 470 है, रोकनेवाला पर रेटेड शक्ति का 16 बार लागू होता है, नमूना टुकड़ा 60 सेकंड के भीतर फ्यूज किया जाएगा। फ़्यूज़िंग वोल्टेज गणना इस प्रकार है:
E = and P ● R ● 16 बार
8.2 फ़्यूज़िंग परिभाषा: परीक्षण किए गए टुकड़े का मूल्य परिमाण या 100 गुना या प्रतिरोध मूल्य के ऊपर हो जाता है।
8.3 फ्यूजिंग विशेषताएं 470 के तहत किसी भी मान पर मानक स्थितियों से भिन्न होंगी। उत्पादन से पहले अनुमोदन के लिए गुणवत्ता प्रतिनिधि नमूने प्रस्तुत किए जाएंगे।
टर्मिनल शक्ति
1 टर्मिनल तन्यता:
टर्मिनल के एक छोर को मजबूती से ठीक करें, 2.5 किग्रा का एक स्थिर भार लागू करें। (1W - 1 किग्रा के तहत) 5 सेकंड के लिए दूसरे टर्मिनल पर। टर्मिनल पर किसी भी नुकसान या टूटने का कोई अवलोकन नहीं।
2 टर्मिनल बेंड:
टर्मिनल के एक छोर को मजबूती से ठीक करें, 90 रोटेशन के दूसरे टर्मिनल को चालू करें और एक ही परीक्षण को एक रिवर्स दिशा में दोहराएं। टर्मिनल पर किसी भी नुकसान या टूटने का कोई अवलोकन नहीं।
3 ट्विस्ट का सामना:
टर्मिनल को अवरोधक शरीर से 90 तक लगभग 6 मिमी के बिंदु पर मोड़ने के लिए, फिर टर्मिनल को 0.8 मिमी पर बेंट प्वाइंट एंड से अलग और इसे (क्लॉकवाइज) को 360 डिग्री के लंबवत से 360 डिग्री से अधिक 5 सेकंड की गति से रोकना प्रति मोड़, और एक ही वामावर्त फिर से करें जो एक पूरे मोड़ का गठन करता है। 3 बार के लिए मोड़ दोहराएं। टर्मिनल पर किसी भी नुकसान या टूटने का कोई अवलोकन नहीं।
मिलाप की
5 सेकंड के लिए कमरे के तापमान पर प्रवाह वाले एक साफ मिलाप पॉट में टर्मिनल को डुबोएं, परिधि टर्मिनल की लंबाई का लगभग 95% है। प्रवाह 25% IPA के साथ पतला है। मिलाप पॉट में पिघले हुए मिलाप का अनुपात टिन (100%) है। टिन पिघलने की प्रक्रिया के दौरान, 260 ± ℃ 5 ℃ के निरंतर तापमान को बनाए रखने के लिए मिलाप पॉट को अच्छी तरह से हिलाएं। मिलाप पॉट में टर्मिनल की सूई 5 सेकंड के लिए 25 मिमी/सेकंड की गति से है। यदि टर्मिनल अभी भी टांका लगाने के बाद कोई प्रवाह पहनता है जिसे आईपीए के साथ साफ किया जाना है और एक तौलिया के साथ सूखना है।
अधिक नहीं। (कोडिंग सिस्टम)
पैकिंग डेटा
