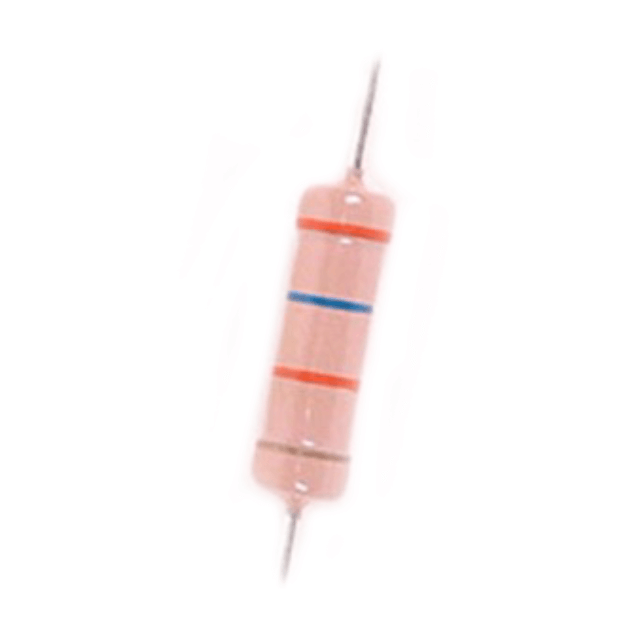

कार्बन फिल्म फिक्स्ड रेसिस्टर

लागू गुंजाइश

1.1 यह डेटा शीट कार्बन फिल्म फिक्स्ड रेसिस्टर्स में उपयोग के लिए है

1.2 विशेषताओं और विनिर्देशों के अनुसार हैं:

MIL-STD-105

MIL-STD-202

JIS C 5202

जीबी 5731-85

IEC 115-2-1-1982

QC 400101

1.3 ROHS और अनुपालन उत्पाद तक पहुंचें

भाग संख्या

यह विवरण, रेटेड वाटेज, नाममात्र प्रतिरोध मूल्य, सहिष्णुता और पैकेजिंग से बना है।

2.1 मेकअप:

विशेष विवरण

* काम करने वाले वोल्टेज की गणना V = ((p* r) के सूत्र के बाद प्रतिरोध मूल्य के आधार पर की जाती है या इसके अधिकतम सीमा तक जैसा कि ऊपर संकेत दिया गया है

*अधिभार वोल्टेज की गणना V = 2.5 *) (p *r) के सूत्र के बाद प्रतिरोध मान के आधार पर की जाती है या इसके अधिकतम सीमा तक जैसा कि ऊपर संकेत दिया गया है

बिजली की वक्र

संरचनात्मक आरेख

(१) कोर सिरेमिक रॉड

(२) प्रतिरोध फिल्म कार्बन फिल्म

(3) टर्मिनल टिनडेड आयरन कैप

(४) कनेक्शन इलेक्ट्रिक वेल्डिंग

(५) लीड वायर सोल्डर या टिनडेड एनील्ड कॉपर वायर

(6) अंडरकोट इलेक्ट्रिक इन्सुलेशन वार्निश

(7) पेंटिंग इलेक्ट्रिक इन्सुलेशन पेंट को पूरा करना

(8) संकेत रंग कोड स्याही

विशेषताएँ

अधिक नहीं। (कोडिंग सिस्टम)

पैकिंग डेटा
