| मात्रा: | |
|---|---|
रील पर पैकिंग tape टेप
सहिष्णुता, ± ± 1%,%5%
प्रतिरोध मूल्य रेंज: 1 ओम - 100 मेग ओम
एचकेआर उत्पाद कोड नं के सोनी के अनुसार पर्यावरणीय आवश्यकता का अनुपालन करते हैं। SS-00259 8 हानिकारक सामग्रियों से संबंधित नहीं है।
· छोटे आकार और ligtweight आकार रेंज प्रति int'l मानक के साथ
· ऑटो-प्लेसमेंट सतह बढ़ते अनुप्रयोग में अत्यधिक स्थिर
· दोनों तरंग टांका लगाने और रिफ्लो सोल्डरिंग दोनों के साथ संगत
विन्यास
एलईडी चिप रोकनेवाला
Dimensions
एलईडी चिप रोकनेवाला
बिजली की वक्र
एलईडी चिप रोकनेवाला
नेतृत्व श्रृंखला
एलईडी चिप रोकनेवाला
काम करने वाले वोल्टेज की गणना V = ((p*r) के सूत्र के बाद प्रतिरोध मूल्य के आधार पर की जाती है या इसके अधिकतम सीमा तक जैसा कि ऊपर संकेत दिया गया है।
अधिभार वोल्टेज की गणना V = 2.5 n (p*r) के सूत्र के बाद प्रतिरोध मान के आधार पर की जाती है या ऊपर बताए अनुसार अधिकतम सीमा तक।
टांका लगाने का तापमान वक्र
एलईडी चिप रोकनेवाला
विनिर्देश और परीक्षण विधियाँ
एलईडी चिप रोकनेवाला
चिह्नों
एलईडी चिप रोकनेवाला
1.1 0201 और 0402 पर कोई चिह्न नहीं। अन्य आकारों पर चिह्नों को 3-अंकीय कोड द्वारा इसके सटीक मूल्य में व्यक्त किया जाता है
ई। जी। 6R8 = 6.8; 100 = 10 × 10 0 = 10; 472 = 47 × 102 = 4700 = 4.7K
1.2।+/-1% प्रतिरोध मूल्य चिह्नों
ए। आकार 0805, 1206 और इसके बाद के संस्करण पर चिह्नों को 4-अंकीय कोड द्वारा व्यक्त किया जाता है।
ई। जी। 82R5 = 82.5; 1000 = 100 × 10 0 = 100; 2212 = 221 × 102 = 22100 = 22.1k。
बी। 0603%1%(IEC E-96 श्रृंखला) पर चिह्नों को 3-अंकीय कोड द्वारा व्यक्त किया जाता है; पहले दो अंक मूल्य कोड का प्रतिनिधित्व करते हैं और अंतिम पूंजी पत्र गुणक का प्रतिनिधित्व करता है।
E-96 श्रृंखला की कोडिंग प्रणाली इस प्रकार है:
एलईडी चिप रोकनेवाला
गुणक कोड ：
एलईडी चिप रोकनेवाला
ई। जी। 01Y = 100 × 10 -2 = 1; 68A = 499 × 100 = 499; 02d = 102 × 103 = 102k
सी। 1% सहिष्णुता का कोई भी प्रतिरोध मान लेकिन ई -96 श्रृंखला में शामिल नहीं है, मूल्य चिह्नों को लेबलिंग पहचान के साथ +/- 5% सहिष्णुता के समान है।
डी। 0 ओम रोकनेवाला का अंकन 0-50 मीटर से इसकी मान सीमा के साथ एक '0' है। उत्पाद लेबल पर कोई सहिष्णुता नहीं दिखाई गई।

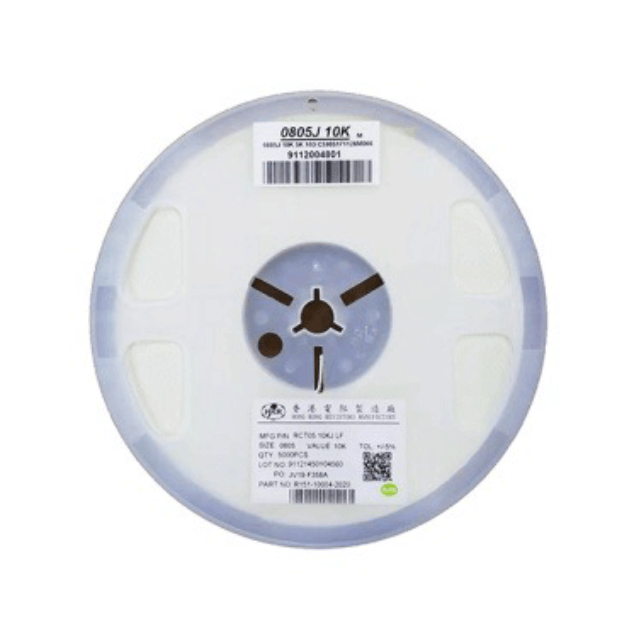

टेप और रील पैकेज
एलईडी चिप रोकनेवाला
बाहरी पैकेजिंग
एलईडी चिप रोकनेवाला
पहला पैकेज ~ 1 ~ 10 रीलों का दूसरा पैकेज ： 66 रील्स मैक्स
· जब मात्रा अधिकतम तक नहीं पहुंचेगी, तो शेष खाली स्थान को बफर सामग्री के साथ दफन किया जाएगा।
· जब मात्रा कुछ होती है, तो altemative पैकिंग विधियों का उपयोग किया जा सकता है। परिवहन के दौरान उत्पादों की सुरक्षा सुनिश्चित करना महत्वपूर्ण है।
