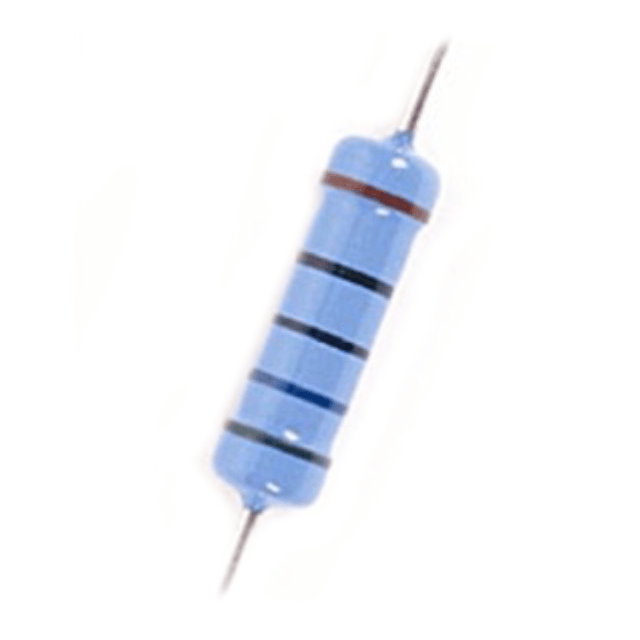

उच्च परिशुद्धता धातु फिल्म निश्चित प्रतिरोधी

सहिष्णुता, ± 1%,%2%, ± 5%

प्रतिरोध मान रेंज ： 0.1 ओम - 22 मेग ओम

T.C.R रेंज ± ± 50ppm ~ 100ppm

परीक्षण मानक ： JISC 5202

लागू गुंजाइश

1.1 यह विनिर्देश धातु फिल्म फिक्स्ड रेसिस्टर्स में उपयोग के लिए है

1.2 विशेषताओं और विनिर्देशों के अनुसार हैं:

MIL-STD-105

MIL-STD-202

JIS C 5202

जीबी 5731-85

IEC 115-2-1-1982

QC 400101

1.3 ROHS और अनुपालन उत्पाद तक पहुंचें

भाग संख्या

यह विवरण, रेटेड वाटेज, नाममात्र प्रतिरोध मूल्य, सहिष्णुता और पैकेजिंग से बना है।

2.1 मेकअप:

2.2 स्पष्टीकरण:

भाग संख्या विवरण

MF100 0R27 F TB मेटल फिल्म फिक्स्ड रेसिस्टर, 1W, 0.27,, +/- 1%, बॉक्स में टेप,

लीड वायर व्यास: डी = 0.60 मिमी, टैपिंग चौड़ाई = 52 मिमी।

* टिप्पणी: 1/8W की पावर रेटिंग को 125 के रूप में कोडित किया गया है

2.3 रंग कोड संकेत

फिक्स्ड रेसिस्टर्स जिनमें से नाममात्र प्रतिरोध मूल्य और सहिष्णुता को तालिका 1 के अनुसार रंग कोड द्वारा इंगित किया जाता है:

DIMENSIONS

विशेष विवरण

* काम करने वाले वोल्टेज की गणना V = ((p* r) के सूत्र के बाद प्रतिरोध मूल्य के आधार पर की जाती है या इसके अधिकतम सीमा तक जैसा कि ऊपर संकेत दिया गया है

*अधिभार वोल्टेज की गणना V = 2.5 *) (p *r) के सूत्र के बाद प्रतिरोध मान के आधार पर की जाती है या इसके अधिकतम सीमा तक जैसा कि ऊपर संकेत दिया गया है

बिजली की वक्र

संरचनात्मक आरेख

(१) कोर सिरेमिक रॉड

(२) प्रतिरोध फिल्म कार्बन फिल्म

(3) टर्मिनल टिनडेड आयरन कैप

(४) कनेक्शन इलेक्ट्रिक वेल्डिंग

(५) लीड वायर सोल्डर या टिनडेड एनील्ड कॉपर वायर

(6) अंडरकोट इलेक्ट्रिक इन्सुलेशन वार्निश

(7) पेंटिंग इलेक्ट्रिक इन्सुलेशन पेंट को पूरा करना

(8) संकेत रंग कोड स्याही

विशेषताएँ

अधिक नहीं। (कोडिंग सिस्टम)

पैकिंग डेटा
